Voor akoestische aanpassing
Absorber
Surround speaker
Absorber
Stereo speaker
Bass trap 135Hz
Absorber
Absorber
Absorber
Absorber
Centrale speaker
Absorber
Bass trap 135Hz
Surround speaker
Absorber
Absorber
Stereo speaker
Absorber
Absorber
Absorber
Absorber
Surround speaker
Absorber
Absorber
Absorber
Bass trap 60Hz
Surround speaker

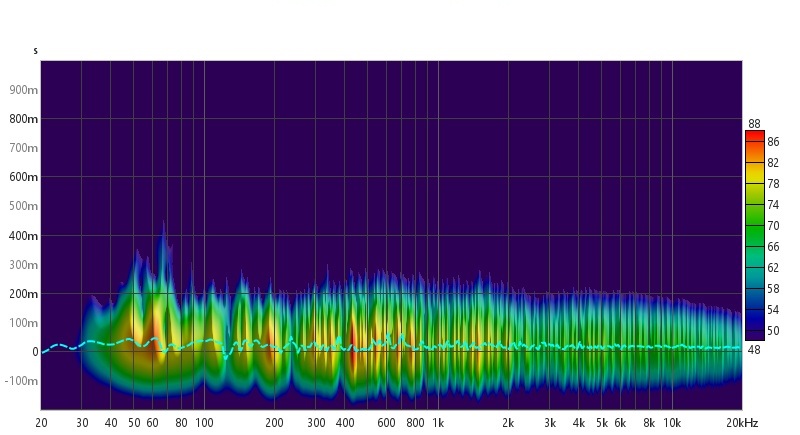

Spectogram
Het resultaat
Door de akoestiek op bovenstaande wijze aan te passen zijn in deze ruimte de volgende resultaten behaald:
- galmtijd gereduceerd naar gemiddeld 0,35 seconden
- vermindering eerste reflectie's
- energie staande golven gereduceerd
Door bovenvernoemde aanpassingen wordt het geluid dat door de speakers van het Dolby Atmos systeem in deze ruimte wordt afgespeeld nu met minimale kleuring door onze oren waargenomen, waarbij de bastonen kort, strak en duidelijk worden ervaren.
Het Speakersysteem
Het speaker systeem is ook door Sound Coach gebouwd en is aangepast op de ruimte en bestaat uit:
2 stereo speakers
1 centrale speaker
2 surround speakers
2 hoge surround speakers aan de voorzijde welke via het plafond reflecteren
2 hoge surround plafondspeakers aan de achterzijde
1 subwoofer

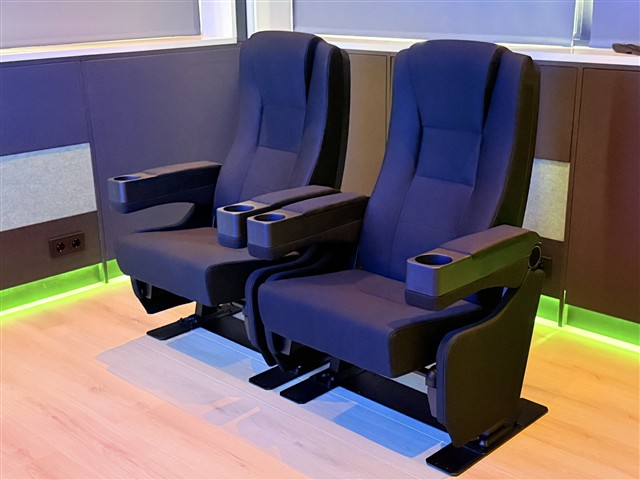

Om een ultime bioscoopervaring te creeren zijn op de stoelen shakers gemonteerd welke gaan trillen op de effecten welke door het Dolby systeem worden doorgestuurd.

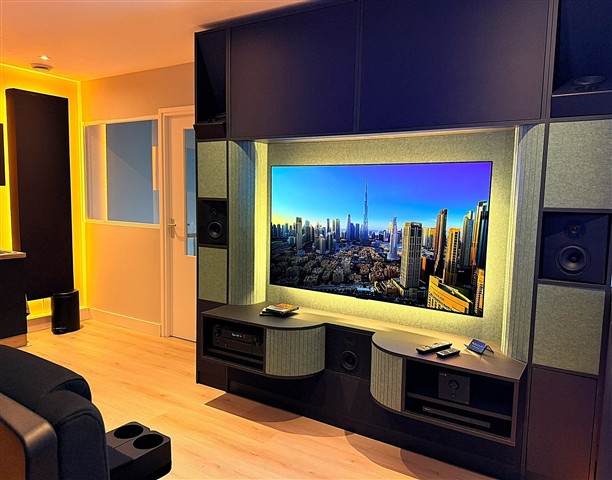

Na akoestische aanpassing

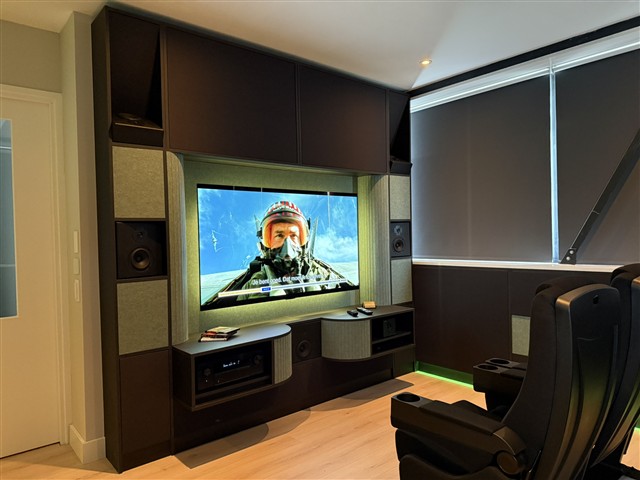

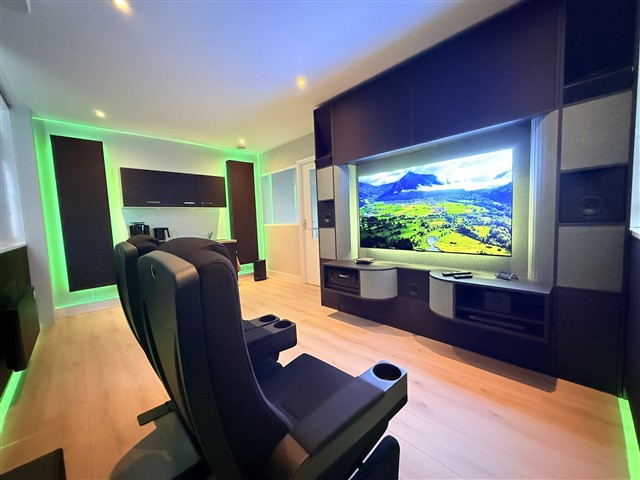

Demo Homecinema
Heb je geen idee hoe een akoestisch uitgebelanceerde ruimte klinkt?
Kom luisteren in onze demo homecinema compleet met bioscoopstoelen en surroundgeluid met 10 geintegreerde speakers en shakers op de stoelen.
De bouw van deze homecinema was een akoestische uitdaging, want elke wand in deze ruimte had verschillende akoestische eigenschappen. De linker wand van de ruimte is namelijk een betonwand, de rechter wand is voor de helft glas met daaronder constructiepanelen, de voorwand is opgetrokken uit cellenbeton blokken en de achterwand is ook voor de helft glas met constructiepanelen. Daarbij komt dat de ruimte zich er niet voor leende de cinemawand in het midden te plaatsen. Deze omstandigheden zorgen voor akoestisch onbalans op verschillende frequentiegebieden.
De uitgangspunten voor de bouw van deze demo homecinema waren:
galmtijden reduceren tot 0,35 seconden
eerste reflecties reduceren
staande golven reduceren
zo veel mogelijk akoestische balans in de ruimte brengen
Om te kunnen bepalen wat voor akoestische aanpassingen nodig waren werd eerst een akoestische meting in de lege ruimte uitgevoerd.

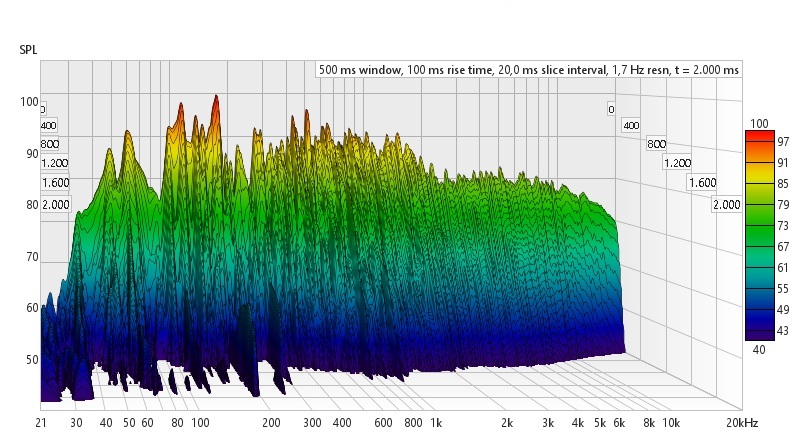

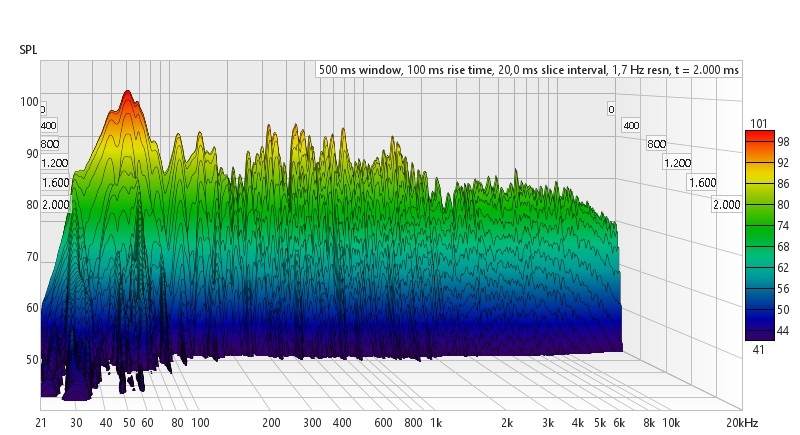

Waterfall plot
Absorber
Surround speaker
Absorber
Stereo speaker
Bass trap 135Hz
Absorber
Absorber
Absorber
Absorber
Centrale speaker
Absorber
Bass trap 135Hz
Surround speaker
Absorber
Absorber
Stereo speaker
Absorber
Absorber
Absorber
Absorber
Absorber
Absorber
Subwoofer
Absorber
Absorber

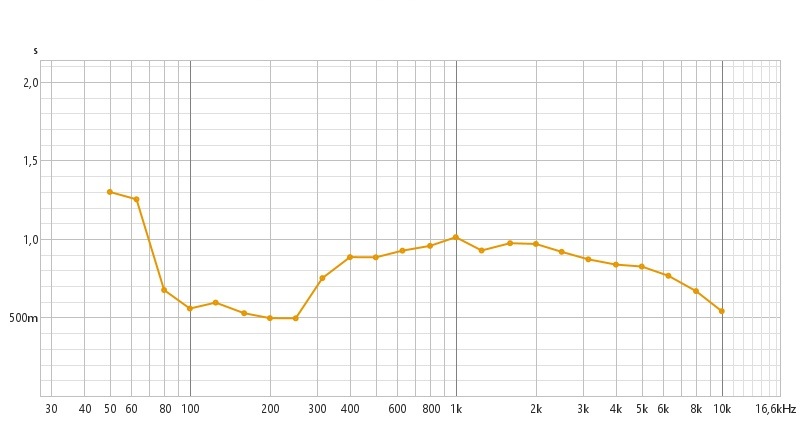

Galmtijd

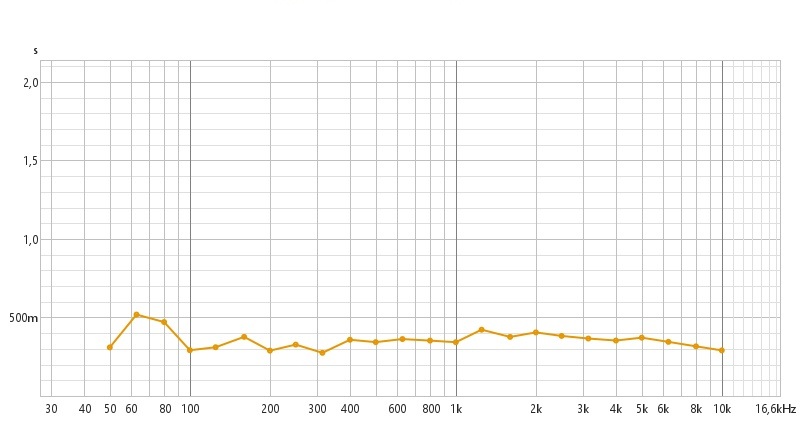

Galmtijd
Waterfall plot
Waterfall plot

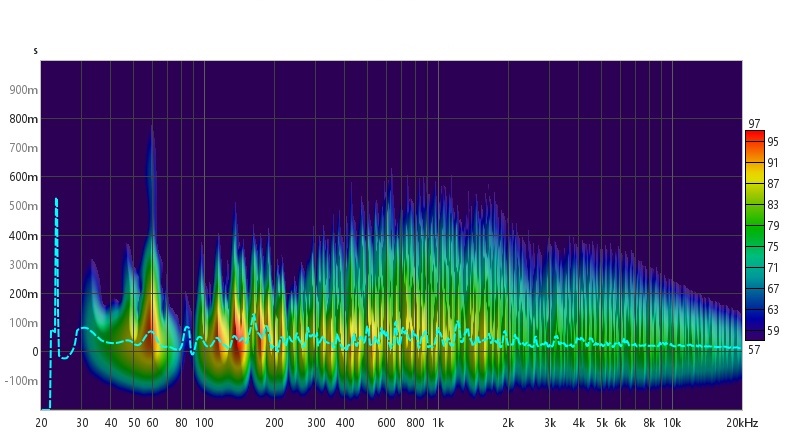

Spectogram
Aan de hand van de uitkomsten van deze meting werd berekend wat voor akoestische aanpassingen op welke frequentiegebieden nodig waren. Er werd besloten de volgende elementen voor de ruimte te produceren:
1x membraan resonator 60 Hz
2 x membraan resonator 135 Hz
11 m2 absorber voor diverse frequenties geïntegreerd in de cinemawand
muren en losstaande elementen

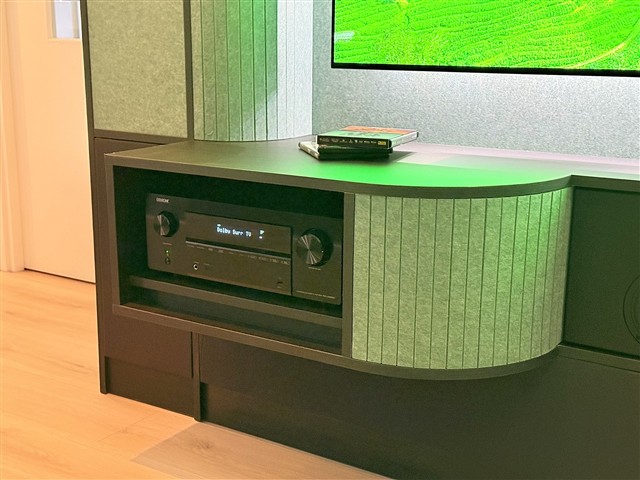

Voor deze demo ruimte werd besloten geen losstaande modules te fabriceren, maar de akoestische elementen te integreren in de cinemawand, rechter zijwand en achterwand. Daarnaast zijn er twee losstaande modules aan de linker wand gemoneerd.
